RDV Stecher
AUFBAU DER VERSENKEINHEIT

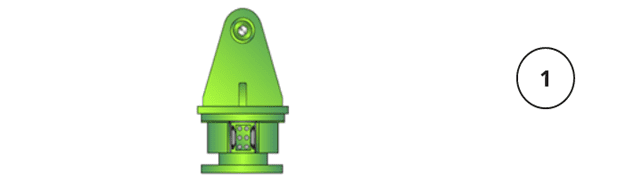

STECHERAUFNAHME
Die Stecheraufnahme verbindet die Versenkeinheit und das Trägergerät. Sie ermöglicht Flexibilität und dämpft die Vibrationen, die während des Betriebs auf das Trägergerät übertragen werden.
KABELEINFÜHRUNG
Die Kabeleinführung ist ein kurzes Rohrstück, durch das das Elektrokabel des Rüttlers (und Luft und/oder Wasser) in die Versenkeinheit gelangen und das gegen den Innendruck der Versenkeinheit abgedichtet ist.
VERLÄNGERUNGSROHR
Verlängerungsrohre sind in verschiedenen Längen und Dicken erhältlich, um die optimale Gesamtlänge und das optimale Gewicht der jeweiligen Versenkeinheit zu ermöglichen. Die Versenkeinheit kann so perfekt auf das Trägergerät und die Versenktiefe abgestimmt werden.
KABELKUPPLUNG
Die Kabelkupplung wird verwendet, um das Elektrokabel des Rüttlers mit dem Verlängerungskabel des Schaltschranks zu verbinden. Dadurch kann der Rüttler rasch ausgewechselt werden, ohne dass das gesamte Kabel entfernt werden muss.
RÜTTLER
Durch die Befestigung des passenden Rüttlers am Verlängerungsrohr wird die Versenkeinheit vervollständigt. Vibro Services verfügt über verschiedene Typen Rüttler, wodurch individuelle Leistungen und ein optimierter Betrieb ermöglicht werden.
Komponenten zur Steuerung/Regulierung (befinden sich am/auf dem Trägergerät)
AUTOMATISCHER LUFTVERTEILER
Der automatische Luftverteiler ermöglicht eine optimale Anpassung des Luftsystems an die Bodenverhältnisse. Der Luftdruck und die Luftmenge können so eingestellt werden, dass der Rüttler effektiv und leicht bis zur benötigten Tiefe versenken kann.
SCHALTSCHRANK
Der Schaltschrank dient zum Starten und Stoppen des Rüttlers und schützt den Motor vor dem Betrieb außerhalb der voreingestellten Werte. Er überwacht auch die Temperatur-, Spannungs- und Stromstärkewerte des Rüttlers. Jeder Typ Rüttler verfügt über einen Schaltschrank, der speziell für die jeweilige Werte des Rüttlers entwickelt wurde.
QUALITÄTSKONTROLLE
Vibro Services kann die DIALOG-Qualitätskontrolle liefern, die von der Firma Jean-Lutz hergestellt wird. Die digitale Qualitätskontrolle zeichnet die Betriebsparameter der Versenkeinheit auf. Zu den aufnehmbaren Parametern gehören unter anderem Punktnummer, Datum, Uhrzeit, Stromstärke des Rüttlermotors (oder Hydraulikdruck), Schottervolumen, Versenktiefe und Vertikalität. Die Datenübertragung erfolgt über einen USB-Stick oder Bluetooth.
Der RSV Stecher
Komponenten zur Steuerung/Regulierung (befinden sich am/auf dem Trägergerät)
STECHERAUFNAHME
Die Stecheraufnahme verbindet die Versenkeinheit und das Trägergerät. Sie ermöglicht Flexibilität und dämpft die Vibrationen, die während des Betriebs auf das Trägergerät übertragen werden.
TRICHTER
Über den Trichter kann das Füllmaterial (Schotter, Beton etc.) über die Schiebereinheit in die Versenkeinheit gelangen.
SCHIEBEREINHEIT
Die Schiebereinheit öffnet und schließt sich und lässt das Füllmaterial in das System ein. In geschlossenem Zustand ist sie luftdicht und hält den Luftdruck aufrecht.
SILOROHR
Das Silorohr enthält einen Vorrat an Material, der für die Erstellung der Säule verwendet wird. Während das Material im Silorohr verbraucht wird, bringt ein Teleskoplader die nächste Materialcharge zum Einsatz. Das Silorohr ist in verschiedenen Längen erhältlich, um die Gesamtlänge und das Gewicht der Penetrationseinheit zu optimieren. Die Versenkeinheit kann perfekt auf die Trägereinheit und die Arbeitstiefe abgestimmt werden.
KABELKUPPLUNG
Die Kabelkupplung wird verwendet, um das Elektrokabel des Rüttlers mit dem Verlängerungskabel des Schaltschranks zu verbinden. Dadurch kann der Rüttler rasch ausgewechselt werden, ohne dass das gesamte Kabel entfernt werden muss.
HALBMONDVERLÄNGERUNG
Das Halbmond-Verlängerungsset ist ein flexibles Materialtransfersystem, das es ermöglicht, das Material vom statischen Silorohr zum vibrierenden Rüttler zu transportieren, ohne dass die Vibration des Rüttlers auf das restliche System und das Trägergerät übertragen wird.
RÜTTLER
Durch die Befestigung des passenden Rüttlers am Verlängerungsrohr wird die Versenkeinheit vervollständigt. Vibro Services verfügt über verschiedene Typen Rüttler, wodurch individuelle Leistungen und ein optimierter Betrieb ermöglicht werden.
AUTOMATISCHER LUFTVERTEILER
Der automatische Luftverteiler ermöglicht eine optimale Anpassung des Luftsystems an die Bodenverhältnisse. Der Luftdruck und die Luftmenge können so eingestellt werden, dass der Boden so wenig wie möglich beeinträchtigt wird und der Rüttler effektiv bis zur benötigten Tiefe versenken kann.
SCHALTSCHRANK
Der Schaltschrank dient zum Starten und Stoppen des Rüttlers und schützt den Motor vor dem Betrieb außerhalb der voreingestellten Werte. Er überwacht auch die Temperatur-, Spannungs- und Stromstärkewerte des Rüttlers. Jeder Typ Rüttler verfügt über einen Schaltschrank, der speziell für die jeweilige Werte des Rüttlers entwickelt wurde.
QUALITÄTSKONTROLLE
Vibro Services kann die DIALOG-Qualitätskontrolle liefern, die von der Firma Jean-Lutz hergestellt wird. Die digitale Qualitätskontrolle zeichnet die Betriebsparameter der Versenkeinheit auf. Zu den aufnehmbaren Parametern gehören unter anderem Punktnummer, Datum, Uhrzeit, Stromstärke des Rüttlermotors (oder Hydraulikdruck), Schottervolumen, Versenktiefe und Vertikalität. Die Datenübertragung erfolgt über einen USB-Stick oder Bluetooth.
RDV freihängend
AUFBAU DER VERSENKEINHEIT
ROLLENKOPF
Der Rollenkopf verbindet die Versenkeinheit mit dem Trägergerät. Durch die Aufhängung wird leichtes Anheben und Absenken ermöglicht und das Elektrokabel des Rüttlers und Luft und Wasser für die Spitze gelangen in die Versenkeinheit. Die Anschlüsse sind gegen den Innendruck der Versenkeinheit abgedichtet.
DÜSENROHRVERTEILERKOPF
Der Düsenrohrverteilerkopf führt Luft und Wasser an beiden Seiten der gesamten Länge der Versenkeinheit entlang zu den Seitendüsen.
VERLÄNGERUNGSROHR
Verlängerungsrohre gibt es in verschiedenen Längen und Stärken, um die Gesamtlänge und das Gewicht der Versenkeinheit zu optimieren. So kann die Versenkeinheit perfekt auf die Trägereinheit und die Arbeitstiefe abgestimmt werden.
SEITENDÜSENSYSTEM (4)
Das Seitendüsensystem ist so konzipiert, dass es die Selbstzufuhr des Sandes bis zum Verdichtungsbereich des Rüttlers fördert und bei nassen Stopfsäulen einen Ringraum um die Versenkeinheit herum aufrechterhält, damit der Schotter den Verdichtungsbereich des Rüttlers erreichen kann und eine Schottersäule erstellt werden kann.
KABELKUPPLUNG (5)
Die Kabelkupplung wird verwendet, um das Elektrokabel des Rüttlers mit dem Verlängerungskabel des Schaltschranks zu verbinden. Dadurch kann der Rüttler rasch ausgewechselt werden, ohne dass das gesamte Kabel entfernt werden muss.
RÜTTLER
Durch die Befestigung des passenden Rüttlers am Verlängerungsrohr wird die Versenkeinheit vervollständigt. Vibro Services verfügt über verschiedene Typen Rüttler, wodurch individuelle Leistungen und ein optimierter Betrieb ermöglicht werden.
WASSER-LUFTVERTEILER
Vibro Services verfügt über 2 Typen Luftverteiler. Beide ermöglichen die passende Mischung aus Luft und Wasser entweder für die Rüttler-Spitze oder das Seitendüsensystem, angepasst an die jeweiligen Bodenbedingungen und Arbeitsmethoden. Der halbautomatische Wasser-Luftverteiler kann vom Maschinenführer per Fernbedienung bedient werden. Für das manuelle System wird ein zusätzlicher Bediener benötigt.
SCHALTSCHRANK
Der Schaltschrank dient zum Starten und Stoppen des Rüttlers und schützt den Motor vor dem Betrieb außerhalb der voreingestellten Werte. Er überwacht auch die Temperatur-, Spannungs- und Stromstärkewerte des Rüttlers. Jeder Typ Rüttler verfügt über einen Schaltschrank, der speziell für die jeweilige Werte des Rüttlers entwickelt wurde.
QUALITÄTSKONTROLLE
Vibro Services kann die DIALOG-Qualitätskontrolle liefern, die von der Firma Jean-Lutz hergestellt wird. Die digitale Qualitätskontrolle zeichnet die Betriebsparameter der Versenkeinheit auf. Zu den aufnehmbaren Parametern gehören unter anderem Punktnummer, Datum, Uhrzeit, Stromstärke des Rüttlermotors (oder Hydraulikdruck), Schottervolumen, Versenktiefe und Vertikalität. Die Datenübertragung erfolgt über einen USB-Stick oder Bluetooth.
RSV Freihängend (V-Rex)
AUFBAU DER VERSENKEINHEIT
ROLLENKOPF
Der Rollenkopf verbindet die Versenkeinheit mit dem Trägergerät. Durch die Aufhängung wird leichtes Anheben und Absenken ermöglicht und das Elektrokabel des Rüttlers und Luft und Wasser für die Spitze gelangen in die Versenkeinheit. Die Anschlüsse sind gegen den Innendruck der Versenkeinheit abgedichtet.
GABELAUFSATZ
Der Gabelaufsatz hält den Kübel auf einer Linie und unterstützt das Einkippen des Füllmaterials während des Betriebs.
TRICHTER
Der Trichter ist mit Kipphaken ausgestattet, so dass das Füllmaterial (Schotter, Beton etc.) in den Trichter gekippt und, sobald benötigt, über die Schiebereinheit in die Versenkeinheit gelangt.
SCHIEBEREINHEIT
Die Schiebereinheit öffnet und schließt sich und lässt das Füllmaterial in das System ein. In geschlossenem Zustand ist sie luftdicht und hält den Luftdruck aufrecht. Die frei hängende V-Rex RSV-Einheit kann als Doppelschleusen- (zwei Schiebereinheiten) oder Einzelschleusen-System (eine Schiebereinheit) verwendet werden.
SILOROHR
Das Silorohr enthält einen Vorrat an Material, der für die Erstellung der Säule verwendet wird. Während das Material im Silorohr verbraucht wird, wird über den Kübel die nächste Materialcharge bereitgestellt. Das Silorohr ist in verschiedenen Längen erhältlich, um die Gesamtlänge und das Gewicht der Penetrationseinheit zu optimieren. Die Versenkeinheit kann perfekt auf die Trägereinheit und die Arbeitstiefe abgestimmt werden.
KABELKUPPLUNG (6)
Die Kabelkupplung wird verwendet, um das Elektrokabel des Rüttlers mit dem Verlängerungskabel des Schaltschranks zu verbinden. Dadurch kann der Rüttler rasch ausgewechselt werden, ohne dass das gesamte Kabel entfernt werden muss.
HALBMONDVERLÄNGERUNG (Set) (7)
Das Halbmond-Verlängerungsset ist ein flexibles Materialtransfersystem, das es ermöglicht, das Material vom statischen Silorohr zum vibrierenden Rüttler zu transportieren, ohne dass die Vibration des Rüttlers auf das restliche System und das Trägergerät übertragen wird.
RÜTTLER (8)
Durch die Befestigung des passenden Rüttlers unter dem Silorohr wird die Versenkeinheit vervollständigt. Vibro Services verfügt über verschiedene Typen Rüttler, wodurch individuelle Leistungen und optimierte Abläufe ermöglicht werden.
KÜBEL (9)
Der Kübel hat ein Fassungsvermögen von 1m³. Die Befüllung des Kübels erfolgt (optimal) mit einem 1m³-Schaufellader. Der Kübel wird mit der Hilfseilwinde angehoben. Das Schottermaterial wird über die Kipphaken in den Trichter gekippt.
AUTOMATISCHER LUFTVERTEILER
Der automatische Luftverteiler ermöglicht eine optimale Anpassung des Luftsystems an die Bodenverhältnisse. Der Luftdruck und die Luftmenge können so eingestellt werden, dass der Boden so wenig wie möglich beeinträchtigt wird und der Rüttler effektiv bis zur benötigten Tiefe versenken kann.
SCHALTSCHRANK
Der Schaltschrank dient zum Starten und Stoppen des Rüttlers und schützt den Motor vor dem Betrieb außerhalb der voreingestellten Werte. Er überwacht auch die Temperatur-, Spannungs- und Stromstärkewerte des Rüttlers. Jeder Typ Rüttler verfügt über einen Schaltschrank, der speziell für die jeweilige Werte des Rüttlers entwickelt wurde.
QUALITÄTSKONTROLLE
Vibro Services kann die DIALOG-Qualitätskontrolle liefern, die von der Firma Jean-Lutz hergestellt wird. Die digitale Qualitätskontrolle zeichnet die Betriebsparameter der Versenkeinheit auf. Zu den aufnehmbaren Parametern gehören unter anderem Punktnummer, Datum, Uhrzeit, Stromstärke des Rüttlermotors (oder Hydraulikdruck), Schottervolumen, Versenktiefe und Vertikalität. Die Datenübertragung erfolgt über einen USB-Stick oder Bluetooth.
RSV mäklergeführt
AUFBAU DER VERSENKEINHEIT
MASTKOPF ADAPTER
Der Adapter für den Mastkopf ermöglicht den korrekten Betrieb des Kübelseilsystems in perfekter Übereinstimmung mit der Kippgabelbaugruppe. Er reduziert auch die Biegekraft, die beim Heben des Kübels entsteht.
LAUFWAGEN ADAPTER/AUFHÄNGUNG/GABEL
Die Einheit Laufwagen Adapter/Aufhängung und Gabel verbinden die RSV-Einheit mit dem Trägergerät. Die Gabeleinheit ist eine Führung, die die Kübeleinheit auf einer Linie hält und gleichzeitig beim Kippen des Materials während des Betriebes hilft.
TRICHTER
Der Trichter ist mit Kipphaken ausgestattet, so dass das Füllmaterial (Schotter, Beton etc.) in den Trichter gekippt und, sobald benötigt, über die Schiebereinheit in die Versenkeinheit gelangt.
SCHIEBEREINHEIT
Die Schiebereinheit öffnet und schließt sich und lässt das Füllmaterial in das System ein. In geschlossenem Zustand ist sie luftdicht und hält den Luftdruck aufrecht. Die frei hängende V-Rex RSV-Einheit kann als Doppelschleusen- (zwei Schiebereinheiten) oder Einzelschleusen-System (eine Schiebereinheit) verwendet werden.
SILOROHR
Das Silorohr enthält einen Vorrat an Material, der für die Erstellung der Säule verwendet wird. Während das Material im Silorohr verbraucht wird, wird über den Kübel die nächste Materialcharge bereitgestellt. Das Silorohr ist in verschiedenen Längen erhältlich, um die Gesamtlänge und das Gewicht der Penetrationseinheit zu optimieren. Die Versenkeinheit kann perfekt auf die Trägereinheit und die Arbeitstiefe abgestimmt werden. Es gibt Silorohre für sowohl elektrische als auch hydraulische Rüttler.
KABELKUPPLUNG (6)
Die Kabelkupplung wird verwendet, um das Elektrokabel des Rüttlers mit dem Verlängerungskabel des Schaltschranks zu verbinden. Dadurch kann der Rüttler rasch ausgewechselt werden, ohne dass das gesamte Kabel entfernt werden muss. Bei einem hydraulisch betriebenen Rüttler (Serie H) ist dies nicht erforderlich.
HALBMONDVERLÄNGERUNG (Set) (7)
Das Halbmond-Verlängerungsset ist ein flexibles Materialtransfersystem, das es ermöglicht, das Material vom statischen Silorohr zum vibrierenden Rüttler zu transportieren, ohne dass die Vibration des Rüttlers auf das restliche System und das Trägergerät übertragen wird. Die Kabelkupplung wird beim Betrieb mit einem hydraulischen System nicht eingesetzt, daher wird nur das kurze Verlängerungsstück und eine Halbmond Gummikupplung verwendet.
RÜTTLER
Durch die Befestigung des passenden Rüttlers unter dem Silorohr wird die Versenkeinheit vervollständigt. Vibro Services verfügt über verschiedene Typen Rüttler, wodurch individuelle Leistungen und optimierte Abläufe ermöglicht werden. Auf dem Mäkler montierte Systeme können mit einem hydraulischen Rüttler (der über das Hydrauliksystem des Trägers betrieben wird) oder einem elektrisch betriebenen Rüttler arbeiten.
KÜBEL
VS bietet Kübelsysteme mit Mastführung (fester Kübel) oder frei an, je nach Art der Versenkeinheit. Das frei hängende Kübelsystem hat ein Fassungsvermögen von 1 m³ und der mastgeführte Kübel hat ein Fassungsvermögen von 0,8 m³. Das Anheben des Kübels erfolgt über die Hilfsseilwinde des Trägergeräts. Das Schottermaterial wird mit Hilfe der Kipphaken am Trichter in den Trichter gekippt.
AUTOMATISCHER LUFTVERTEILER
Der automatische Luftverteiler ermöglicht eine optimale Anpassung des Luftsystems an die Bodenverhältnisse. Der Luftdruck und die Luftmenge können so eingestellt werden, dass der Boden so wenig wie möglich beeinträchtigt wird und der Rüttler effektiv bis zur benötigten Tiefe versenken kann.
SCHALTSCHRANK (nur beim elektrischen Rüttler)
Der Schaltschrank dient zum Starten und Stoppen des Rüttlers und schützt den Motor vor dem Betrieb außerhalb der voreingestellten Werte. Er überwacht auch die Temperatur-, Spannungs- und Stromstärkewerte des Rüttlers. Jeder Typ Rüttler verfügt über einen Schaltschrank, der speziell für die jeweilige Werte des Rüttlers entwickelt wurde.
QUALITÄTSKONTROLLE
Vibro Services kann die DIALOG-Qualitätskontrolle liefern, die von der Firma Jean-Lutz hergestellt wird. Die digitale Qualitätskontrolle zeichnet die Betriebsparameter der Versenkeinheit auf. Zu den aufnehmbaren Parametern gehören unter anderem Punktnummer, Datum, Uhrzeit, Stromstärke des Rüttlermotors (oder Hydraulikdruck), Schottervolumen, Versenktiefe und Vertikalität. Die Datenübertragung erfolgt über einen USB-Stick oder Bluetooth.
